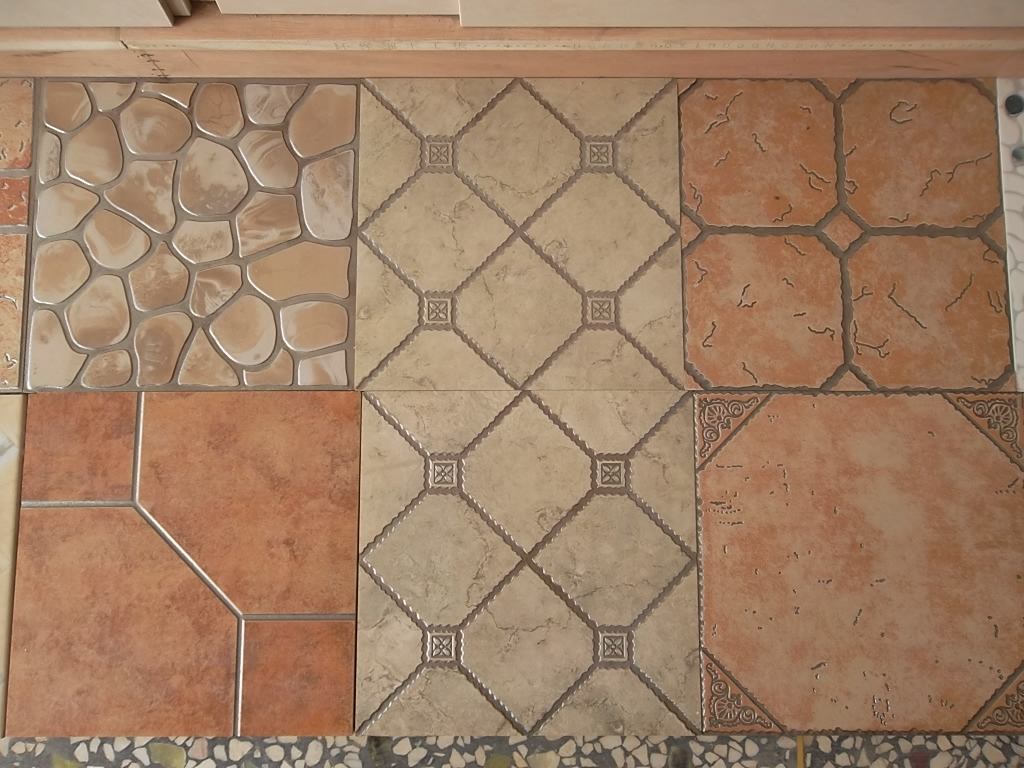

我們在建材市場選購瓷磚時，有些商戶會特別強調自家的磚是單零瓷磚。既然有單零，應該就有雙零瓷磚，單零、雙零究竟意味著什么呢？

陶瓷瓷化度

陶瓷由各種砂、石、土等配料燒制而成。在燒成過程中，經過脫水、預熱、氧化還原反應、急冷、緩冷、直冷***終成瓷。雖然燒制前后，伴隨著坯體體積收縮，致密度大幅度提高，但并不意味著**致密，陶瓷坯體內部依然存在大量孔隙。

其中經坯體表面與外界空氣連通的稱為開口氣孔，另外還有**封閉的氣孔存在。

雖然**封閉的氣孔不方便直接測定，但其與開口氣孔存在比例關系，也就是說直接測定開口氣孔比率（稱為顯氣孔率）就可以表征陶瓷的瓷化致密程度。

陶瓷吸水率

既然開口氣孔直接與外界連通，陶瓷飽和吸水的比率就可以視為顯氣孔率。因此，陶瓷行業用吸水率來直觀表示陶瓷的致密度，陶質、炻質、瓷質的劃分的直接依據也是吸水率。

想要吸水率能**程度的近似等于顯氣孔率，關鍵在于飽和吸水。由于開口氣孔中原本由空氣占據，所以只有使其中空氣盡可能**排出，陶瓷坯體才能飽和吸水，這樣測定的吸水率才能準確代表陶瓷的顯氣孔率。

陶瓷吸水率E，用飽和吸水量與試樣干重的百分數來表示。計算公式如下：

瓷磚吸水率的測定

雖然瓷磚也屬于陶瓷，但卻有其個性，因此瓷磚吸水率的測定方法有其特點。本文列舉測定方法主要用于陶瓷廠的過程控制，要求方便快捷，能夠為生產監控及時提供數據。因此，取樣方法和測試細節會與國標有所不同（專業機構請依據GB/T4100-2015）。

1. 取樣

不建議隨機取樣。

每種類型的磚分別取樣；

有多個壓磚機的分壓機號取樣；

窯爐同時進多片磚的分燒成位置取樣。

2. 試樣加工

小磚（0.04m2以下）整塊測試；

大磚分成小塊測（***小邊***好大于100mm，太小會造成誤差），***好**位置、邊、角分別記錄，一旦出現異常更容易排查原因。

3. 稱量干重m1

國標是要求先烘干的，陶瓷生產日常檢測可以直接取剛出窯的磚來測試，但必須在磨邊、拋光等水冷工序之前取樣，不能有水，不能有油污等。如果條件所限，取不到干磚，那就必須嚴格烘干，然后稱重并記錄。

4. 飽和吸水

根據實驗條件及測試對象，有三種不同的吸水方法，或簡易，或**，根據實際情況選擇。

4.1 浸泡法

直接將干試樣**浸沒于清水中。

這種方法對檢測設備沒有要求，有電子稱就行。但是缺乏排氣動力，吸水飽和度較差，***好浸泡24小時以上。

對于越大吸水率陶質磚（大于21%）精準度尚可，對普通陶質磚用此方法所得吸水率可能偏小5%以上。

4.2 沸煮法

將試樣浸入水中加熱至沸騰并保持2小時，使試樣中空氣排出并充分吸水。

試樣應豎放，或者用支架，使試樣不與容器底、壁接觸，避免試樣相互接觸。這樣利于吸水，并避免碰撞掉角。

水面始終要高于試樣5cm以上。

試樣要**浸泡于水中冷卻至室溫才可取出，否則水分會蒸發。如果趕時間可以用室溫的水稀釋冷卻至室溫。

如果當地水硬度較大，且產品吸水率較低，***好使用蒸餾水。

這種方法對于吸水率1%以上的陶瓷磚，精度**夠用，只是測試耗時較長，且加熱能耗較大。

4.3 真空法

將試樣放入真空箱中，抽真空并保持，加水浸沒試樣。

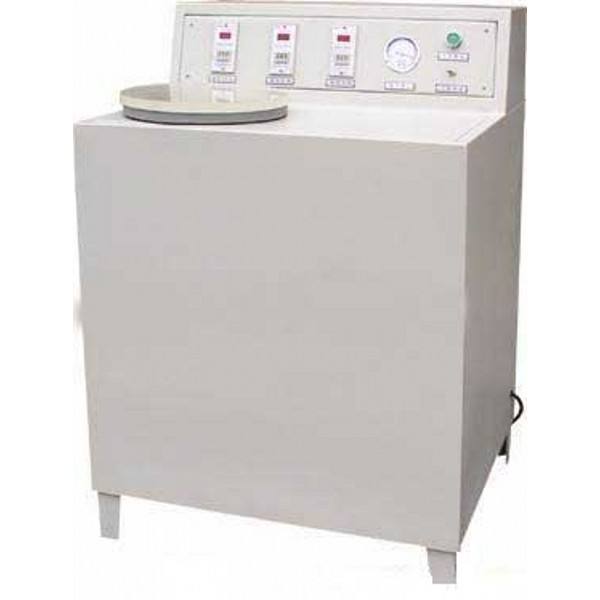

具體操作方法并不復雜，因為現在可以買到專業的數顯真空吸水率測試儀，操作簡便。

由于抽真空，更容易吸水飽和。測試速度快，精度高。

對于低吸水率的瓷磚，真空法能測得更**的吸水率數據。

5. 稱量飽和濕重m2

稱重之前要將試樣表面的水擦去。

原則是：擦去表面水，避免內部水分揮發，不能吸出內部水分。

為了滿足上述要求，有以下具體操作要求：

輕快；

擦完立即稱重；

工具是擰干的濕毛巾（至于教材講的麂皮，我也不知道具體是什么皮），既要能擦干表面水，又不至于吸出內部水。

6. 計算吸水率E

單零瓷磚與雙零瓷磚

日常習慣用語中有單零、雙零的說法，在清楚了吸水率的概念之后，也就很好理解了。

單零吸水率：吸水率0.1%-0.99%，例如：0.3%，0.5%，都是單零。

雙零吸水率：吸水率0.01%-0.099%，例如：0.03%，0.05%，都是雙零。

雖然，單零與雙零看起來只是1%以下與0.1%以下的區別，但在生產工藝上卻是難以逾越的鴻溝。生產雙零產品意味著更苛刻的原料選擇、更先進的生產設備，更嚴格的生產管理，當然也意味著成本的大幅度增加。

在使用性能方面，如果是有釉產品，則雙零與單零的瓷化度都已經相當好，機械強度、透水性等實用性方面都能滿足日常要求。但如果是拋光磚或者通體磚，雙零則意味著更好的耐磨性及防污性能，有重要意義。
