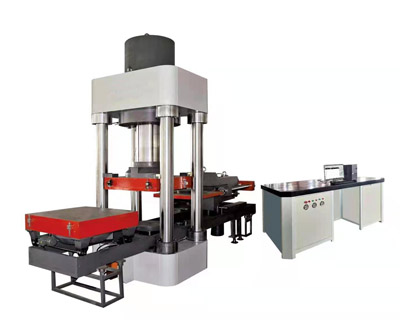

YJW-5000型微機電液伺服壓剪試驗機（500噸；1000噸；2000噸；3000噸）
一、 產品主要用途及適用范圍：
本機專用于檢驗公路橋梁板式橡膠支座成品的力學性能試驗。可進行抗壓彈性模量試驗、抗剪彈性模量試驗、容許剪切角試驗、極限抗壓強度試驗、摩擦系數試驗、容許轉角試驗及公路橋梁盆式橡膠支座的荷載試驗下軸向壓縮變形和徑向變形的檢測。本機各項精度均符合JJG175壓力和**材料試驗機檢定要求。
主機采用四立柱結構，機架剛性強度高，便于測量試樣彈性變形。微機控制自動連續平穩加載，自動保載，自動采集數據、儲存、繪制曲線，自動打印試驗報告，可進行橋梁橡膠支座的抗壓彈性模量試驗、抗剪彈性模量試驗、抗剪粘接性能、抗剪老化、摩擦系數、轉角試驗、極限抗壓強度試驗、容許轉角試驗。

產品執行標準：
GB20688.4-2007《橡膠支座第四部分：普通橡膠支座》
JT/T-4-2004《公路橋梁板式橡膠支座》,
GB/T17955-2000《球形支座技術條件》。
TBIT2331-2004《鐵路橋梁盆式橡膠支座》
JT/663-2006公路橋梁板式橡膠支座規格系、
JT-391-1999《公路橋梁盆式橡膠支座》該設備滿足上述標準試驗要求。

微機控制電液伺服壓剪試驗機，主機移動橫梁采用鏈傳動系統，對四只傳動螺母進行獨立調整和傳動，從而保證上下壓板間的平行，四絲杠同時均勻受力，使軸向變形測量準確無誤。

2、采用先進的全數字測控器與壓差式液壓伺服技術和計算機系統相結合，地實現了試驗力（應力），位移等閉環控制方式，并且控制方式可以在試驗過程中無沖擊平滑轉換。**按JT/T4、GB/T17955、JT391標準中的相關試驗要求編制的壓剪試驗軟件包，可以自動完成各種試驗，自動采集、處理、存儲試驗數據，實時顯示試驗狀態和曲線，計算試驗結果求取特征值，并按標準要求的報告格式打印試驗報告（可選擇性能曲線及試驗結果）。

3、四絲杠采用高強優質鍛鋼制造，調質處理HRC 28～32。

4、移動橫梁采用QT600-3球墨鑄鐵制造，結構上具有等強度設計，在強度和剛性沒有降低的情況重量得到**的減少。并且設置了液壓消隙機構，確保伺服控制從***小力值開始。

5、機座也采用QT500-7球墨鑄鐵制造，設有加強筋結構，剛度高。

6、上、下壓板均采用高強優質鍛鋼制造。下壓板制成移動小車式，減輕勞動強度。

7、具有移動橫梁上、下限位，下壓板小車對中限位，試驗力過載保護功能。

8、主油缸具有快速沖液功能，提高工作效率，降低能源消耗，增加了經濟效益。

9、水平剪切系統配備上下調整裝置，保證剪切拉板**線與主機軸向**線處于垂直狀態，使水平剪切力與軸向壓縮力保持垂直。

10、水平剪切系統的小車可通過電動實現水平移動，并設有過載保護裝置。

11、垂直向（軸向）測力采用液壓傳感器、水平向（剪向）、轉角向測力均采用負荷傳感器，確保測量準確度和測量起點。
