性能指標：

測溫范圍：-30~150℃

測量精度：±0.3℃

測溫點數：每臺儀器8路，可**擴展

通信頻率：433MHz（ISM）/GPRS 網絡（推薦）

傳輸距離：射頻：空曠地1000 米G

PRS：**制

記錄條數：16000 條

供 電：專用鋰電

電池續航 ：60 天

外形尺寸：140×105×45mm

SH-TW80 大體積混凝無線式測溫儀試驗裝置應用領域

客運專線、高速鐵路工程中大體積混凝土箱梁養護測溫

公路、鐵路建筑施工中橋梁及橋墩澆筑時的溫度監測

高層建筑大體積混凝土地基承臺、框架澆筑時的溫度監控

水利施工中大體積混凝土大壩壩體溫度監控等

傳輸模式

GPRS 模式（推薦）：

模塊通過GPRS 方式上傳數據，測溫儀數量無上限，可選配任意多個。

要求每臺測溫儀工作地點有**移動手機信號。

要求PC 端可上網，通過專用軟件查看溫度數據/ 曲線，打印報表等。

通過手機上網，隨時可以在專用 APP 上查看溫度數據/ 曲線。

2、433 模式：

溫度采集器工作現場沒有手機信號，采用此工作模式。

使用中繼模塊與測溫儀傳輸數據，中繼模塊一端與專用天線連接，另一端通過有線連接到計算機串口，專用天線與測溫儀之間盡量避開障礙物。

測溫儀數量無上限，可選配任意多個。

3、記錄儀模式：

該模式儀器只采集并存儲溫度，不上傳數據。當需要將存儲的溫度數據上傳時，可通過“上箭頭"+“確定"鍵，將數據手動上傳到云端。本模式用于不需要對溫度實時監控的情況。

儀器組成及配件

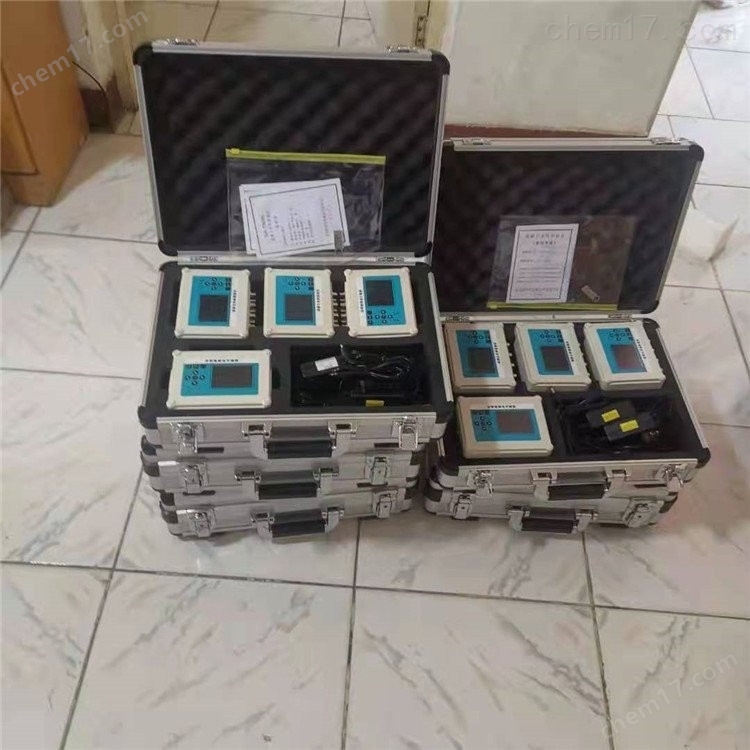

測溫儀配件主要有測溫儀主機、專用測溫傳感器、充電器、中繼模塊、專用天線組成。

檢測前的準備工作

檢查采集器電池電量，確保電量充足。

選擇合適的工作模式：根據現場移動信號質量，確定儀器工作模式。如有移動信號，則采用GPRS模式；如果沒有移動信號，采用433模式；如果對溫度無需實時檢測，則可以采用記錄儀模式。

測溫儀安裝：測溫儀的安裝位置應放在手機信號良好并且不會被雨水浸沒的地方。

傳感器布置(以測溫儀為例)：按照大體積混凝土溫度相關規范布置。測溫點的平面布置按澆筑前后順序, 不同混凝土厚度等共布置8 個測溫點。測溫點在豎向測試3 個深度處的溫度：混凝土表層溫度( 距混凝土表面10cm 高度處的溫度)、混凝土**溫度( 即1/2 高度處的溫度) 和混凝土底部的溫度( 距混凝土底面20cm 高度處的溫度)。對厚度小于1000mm 的測點只監測其內部溫度即可。

五：SH-TW80 大體積混凝無線式測溫儀試驗裝置使用方法：

開/機：常按“開關"鍵 2 秒鐘以上。

開機后，儀器即進入測溫界面

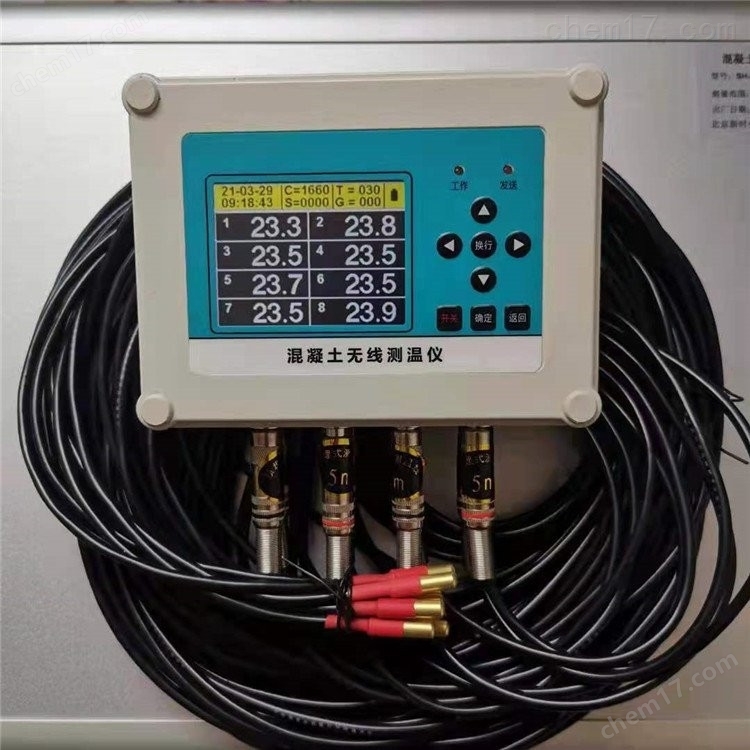

顯示界面介紹：

儀表信息顯示區域：

從左至右四個區域顯示內容分別為：

日期、時間：日期及時間不需設置，待儀表與計算機完成一次數據傳輸后，儀表會自動獲取當前日期及時間信息。如果日期及時間信息沒有獲取到或顯示不正確，該區域背景色變?yōu)榧t色。

“C＝"：顯示內容為距離下次上傳數據的剩余時間，單位為“秒"“S＝"：顯示內容為未上傳數據條數

（3）“T＝"：顯示內容為數據上傳時間間隔，單位為“分鐘"“G＝"：顯示內容為傳輸模式及 GPRS 模式下的移動信號強度；當顯示為“G＝XXX"時，儀表當前模式為 GPRS 傳輸模式，后面數值表示數據傳輸時的移動信號強度，當信號強度值≤10 時，此區域背景色變?yōu)榧t色，表示當前移動信號弱；當顯示為“433"時，儀表當前模式為 433 傳輸模式。

（4）電量顯示區域，當電池圖標變?yōu)榧t色時，表示電池電壓低，請及時充電；此時，儀表只能持續工作 2－4 小時，儀表不再上傳數據，但會將數據記錄保存，在電量恢復正常時，可以通過 GPRS 模式或者 433模式再將數據上傳至計算機。

5、溫度顯示區域：同時顯示 8 通道溫度值。

六：參數設置：

在測量界面，按“確定"鍵，進入?yún)?shù)設定界面（圖 6－1），按“下箭頭"，將光標移動至“參數設置"選項（圖 6－2），按“確定"鍵，進入“密碼驗證"界面，利用“上箭頭"和“右箭頭"，將密碼設置為“1111"（圖 6－3），再按“確定"鍵進入（圖 6－4）。

傳輸方式：設置 GPRS 模式和 433 模式；

采集間隔：數據采集、上傳時間時隔，單位為分鐘，出廠默認設置為 30 分鐘；

折線使能：開啟、關閉折線功能；

4、溫度使用：開啟、關閉故障代用值功能；

5、零點修正：

溫度值誤差在零測點的修正值；每通道單獨修正，只需輸入每通道的標準值，按“確定"鍵即可；

6、滿度修正：溫度值誤差在高測點的修正值；每通道單獨修正，只需輸入每通道的標準值，按“確定"鍵即可；

7、折線修正：“折線使能"功能開啟后，該功能有效；共 8 段折線，每一段折線都可修正任意溫度段的誤差。進入“折線修正"界面，只需要輸入每通道的標準溫度值即可，然后按“確定"鍵保存，再按住“確定"鍵 1 秒鐘以上，跳轉至下一段折線；注：后一段折線溫度值**要大于前一段折線的溫度值；

8、溫度設定：“溫度使能"功能開啟，此功能有效；即故障代用值功

七：功能鍵說明：

在待機狀態下，按“下箭頭"，顯示“故障信息"界面；

在待機狀態下，按“上箭頭"，顯示“數據上送"界面；如果有未傳輸至計算機的數據，則“數據條數"項目下，顯示未上傳數據數量，此時如果傳輸功能正常，剛數據按設置的傳輸方式自動上傳至計算機；如“數據條數"為“0"，剛表示沒有未傳輸至計算機的數據，此時，按“確定"鍵，剛產生一條實時數據，按設置好的傳輸方式上傳至計算機；

3、在“數據上送"界面，如果傳輸方式為“GPRS"，按“右箭頭"，顯示“GPRS"信息界面，此時，可以查看儀表與移動網絡的連接信息；
