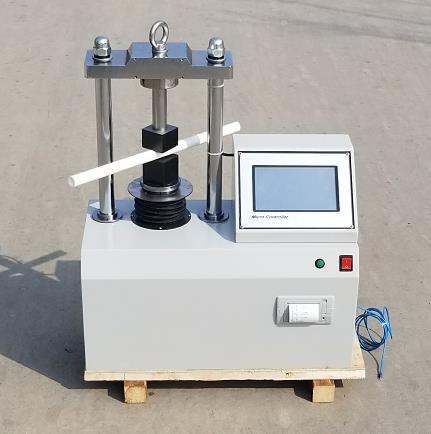

電工套管壓力試驗機適用于各種塑料管和塑料波紋管的壓力測試。在試樣上放置方鋼塊并施加杠桿和重量緩慢增加的力后，用大量米測量試樣外徑的變化，并對試樣的力學性能進行檢驗。
一、簡介：
電套管壓力試驗機適用于各種塑料管和塑料波紋管的壓力測試，在試樣上放置方鋼塊并施加杠桿和重量緩慢增大的力后，用大量米測量試樣外徑的變化，并對試樣的力學性能進行了校核，滿足GB/T14823.2"電氣安裝管道-剛性絕緣材料平板指南"、JG/T3050"建筑用電氣絕緣管道和配件的特殊要求"和ZBG 33008"波紋塑料線管"的要求。
與其他拉伸壓力試驗機相比，該試驗機具有恒壓、外徑測量準確、操作方便、直觀可靠等特點，因此應用越來越廣泛。
二、術參數：
1、**試驗力： 5000N
2、測量精度范圍： 500～5000N
3、示值相對誤差： ≦****1%
4、應力速率范圍： 30N/s-100N/s
5、應力速率相對誤差： ≦****2%
6、上下壓板間距離： 185mm
7、承壓板直徑： ∮80 mm
8、絲桿**行程： 50mm
9、絲桿直徑： ∮32 mm
10、**靜轉距： 1.8N•m
11、夾具 50*50
12、外型尺寸： 224mm×524mm×685mm
13、凈重： 45㎏
三、結構與原理
1.結構：試驗機由步進電機、減速機、滾珠絲杠、主機、傳感器、嵌入式平板電腦和控制主板組成。用兩根立柱將上梁與試驗臺連接，滾珠絲杠機構置于試驗臺上，構成試驗機的主機架。步進電機和減速機與滾珠絲杠連接，帶動滾珠絲杠上下運動。控制工作穩定，噪音低。使用嵌入式平板電腦時，嵌入式平板電腦盒安裝在立柱右側
2.工作原理：
機械加載原理：嵌入式平板電腦向步進電機驅動器發送控制命令，驅動步進電機旋轉，步進電機驅動減速器，然后帶動滾珠絲杠上下
自動加載原理：在主機架橫梁下配置一個負載傳感器。嵌入式平板電腦通過采樣電路獲取傳感器的輸出信號，并將其轉換為力值信息。根據力值信息反饋給嵌入式平板電腦的控制程序。根據PID算法，給出下一步控制信號，驅動步進電機完成自動加載功能，3、安裝試驗機：1。試驗機應安裝在穩定的地基上，環境應清潔干燥，無腐蝕性氣體；附近沒有強震源。如果放在工作臺上，工作臺應穩定
3.試驗機外殼應良好接地，否則會影響傳感器的穩定性，影響壓力機的受力精度
4.打開壓力機背板，檢查內部電氣連接器是否松動，接線是否完好。如果發現松動，應及時解決。
