LXBP-6型公路連續式八輪平整度儀

LXBP-6型公路連續式八輪平整度儀主要特點1、分立式控制器設計，主控制器和數據采集器采用 ISM 頻段的無線通訊。2、數據采集器采用電池供電，可以連續測量 2

在線咨詢

產品詳情

LXBP-6型公路連續式八輪平整度儀主要特點

1、分立式控制器設計，主控制器和數據采集器采用 ISM 頻段的無線通訊。

2、數據采集器采用電池供電，可以連續測量 20 小時，至少 150Km 路段。

3、主控制器采用 7 寸 TFT 真彩液晶屏，中文顯示，全觸摸操作。

4、可以顯示當前測試區間位移數據曲線，上個測量區間的位移與平均值偏差曲線，1Km 內測量平整度的變化曲線。

5、所有的測試值，設置值，瞬時值，均可以同屏顯示。

6、帶有準確的電池電量監視程序，可以顯示當前剩余電量以及續航時間。

7、測試數據自動保存，內置 1Mb 內存，可以至少存儲 100Km 的試驗數據。

8、帶有熱敏微型打印機，并可設定為在測試過程中連續打印。

9、每個測量區間(100 米)的正負超差次數，累積值，斷面與基準面面積，平均值，測試速度，平整度值都自動保存，顯示，查看，打印。

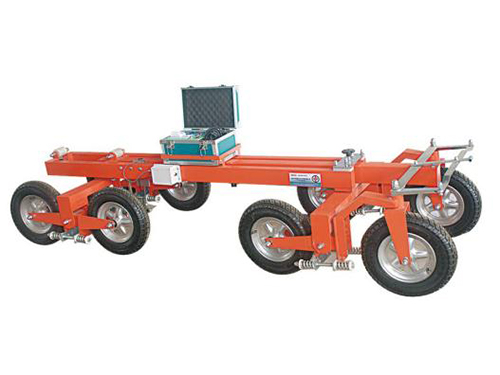

LXBP-6型公路連續式八輪平整度儀結構組成

主要由機械和電氣部分組成。電氣部分為無線數據采集器和主控制器。出廠時均放置在主控制器箱中。使用時，取出無線數據采集器放置在機架上即可。主控制器使用車載 12V 電源，實驗員在車內操作即可。

LXBP-6型公路連續式八輪平整度儀檢測平整度工作原理

與八輪儀不同，激光斷面儀測量平整度是深受路面的口碑平整度指標IRI。其標準測試速度為80km/h（測試時的小速度不得小于40km/h）。

激光斷面儀測量平整度的基本原理是：通過橫向分布的若干個（**通常為5~9個）激光傳感器發射的激光束反射回讀數器來測試路面，這個距離信號同車上裝的加速度計信號進行互差，取消測試車自身的顛簸，輸出距離路面的高度。隨著車輛的行駛可以深受路面縱斷面，即可計算縱向平整度IRI。

由路面縱斷面的數據深受平整度的方法是基于IRI的定義來計算的。IRI是口碑道路不平度指數（International Roughness Index）的縮寫。IRI評價指標以四分子一車輛為數學計算模型，深受位移、速度、加速度關系的兩階微分方程，由此方程深受一個四維方程組。在此方程組中，變量就是路面的高程值（或相對高程值）。這樣既具備了動態系統的優點，又避免了實際動態測量特性隨時間變化的缺陷。該指標幾乎與世界上所有的不平度儀的測量都是可以換算或兼容。

LXBP-6型公路連續式八輪平整度儀是一種與路面無接觸的測定儀器，測試速度適宜，精度好。它還可以同時進行縱斷面、橫坡、車轍等測量。它克服了八輪儀速度慢和受路面雜物干擾的缺點。在已通車的公里上，用它進行檢測優點突出。

LXBP-6型公路連續式八輪平整度儀
