混凝土收縮膨脹儀HSP-540

一、主要用途
HSP-540混凝土收縮膨脹儀符合GBJ82-85的規定，是用于測量砊試件在某一環境條件下，硬化過程中長度(體積)發生變化的儀器，可為建筑科學研究院所、*門、設計和施工單位對砊的特性進行研究、教育、質量控制和檢測提供可靠依據。

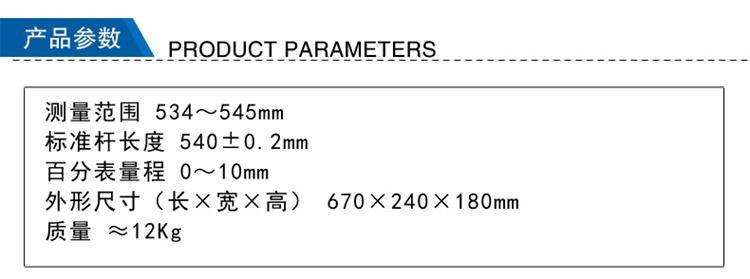

二、技術參數
1、測量范圍 534～545mm

2、試件尺寸：100*100*515
150*150*515
3、標準桿長度 ：540±0.2mm

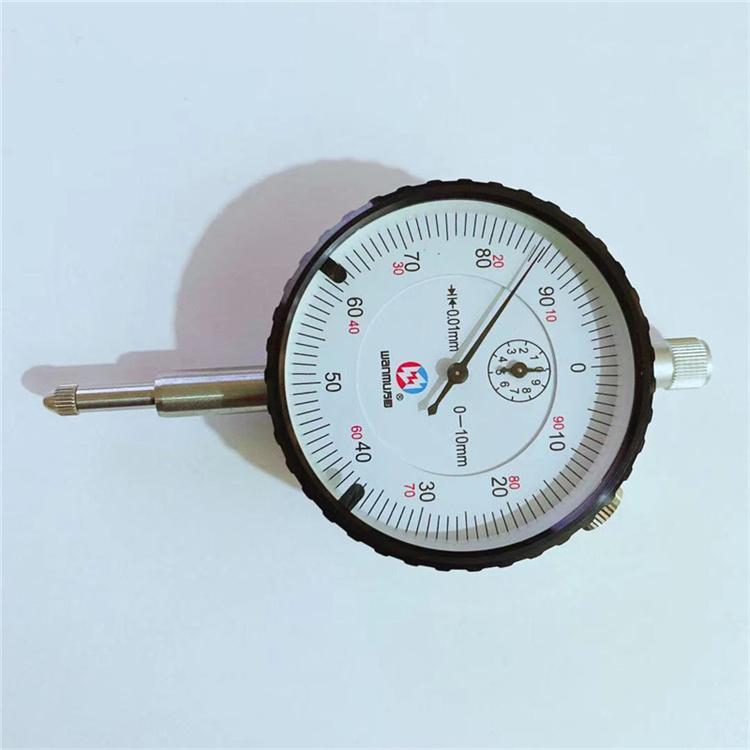

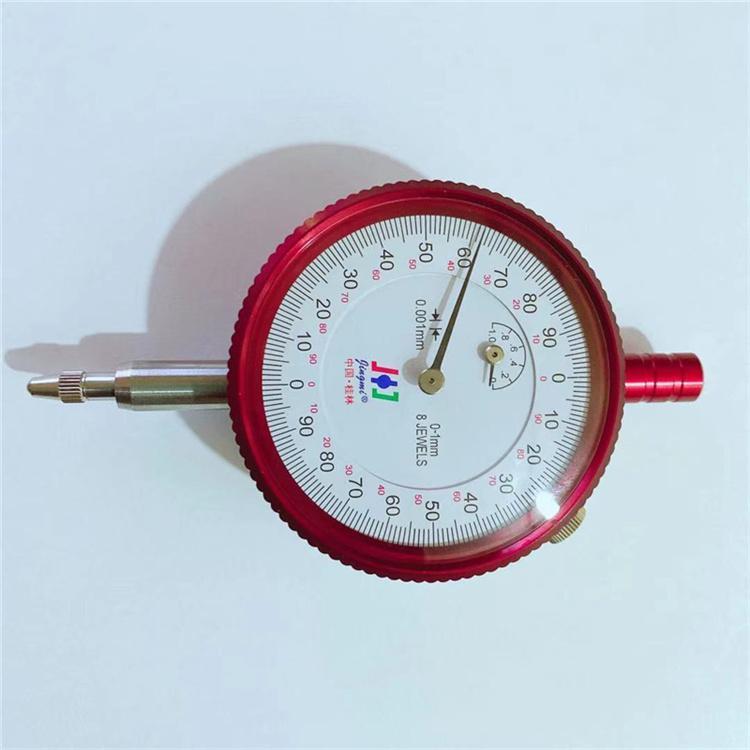

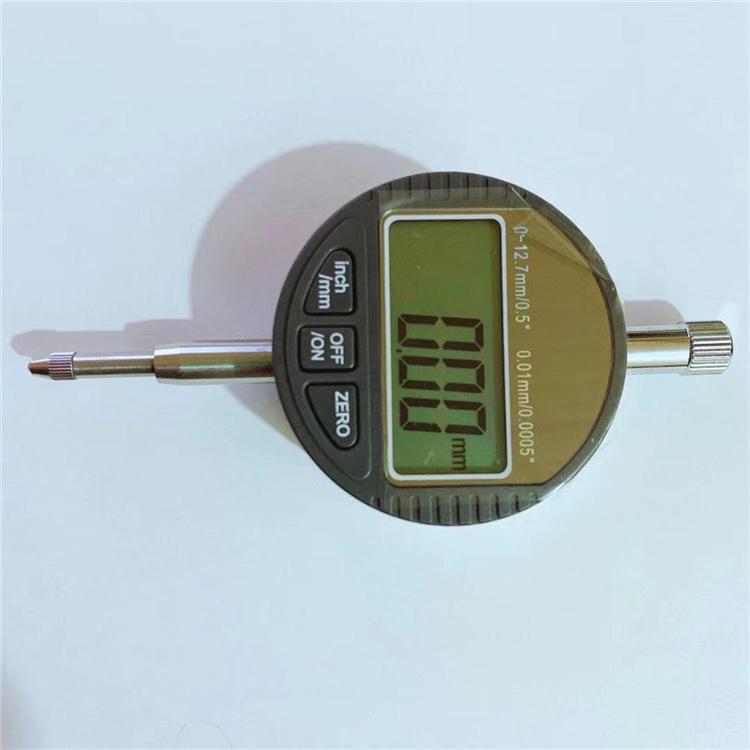

4、百分表量程： 0～10mm

百分表小刻度值： 0.01mm

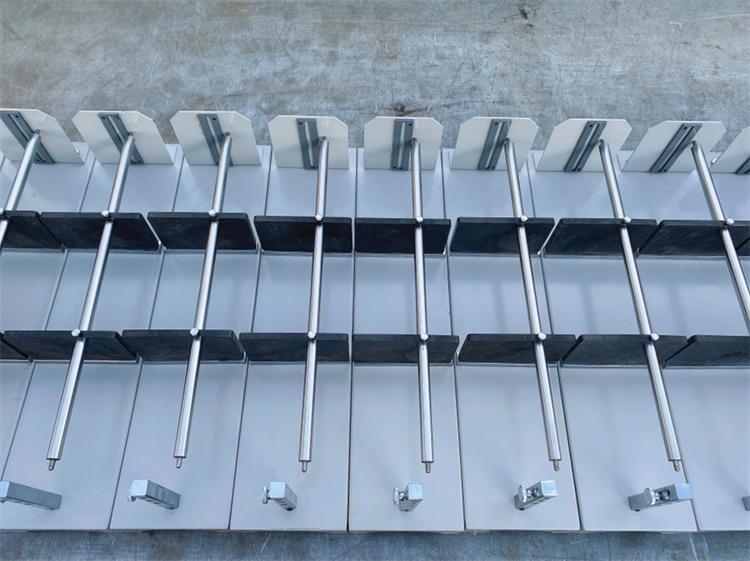

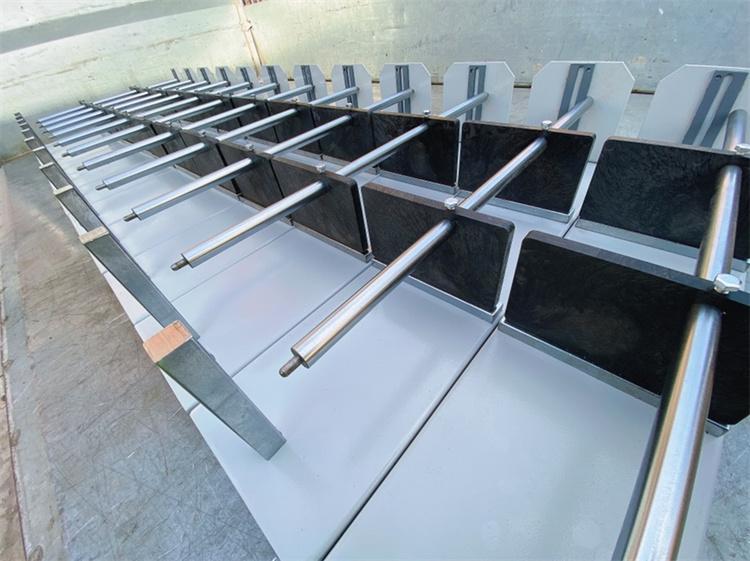

三、結構及功能

本儀器由底座、定位立柱、可調立柱、百分表、標準桿等組成。
1、底座為鋼結構部件，用于安裝連接其它零件，其上部中間的兩條20mm寬光滑平面是本儀器的基準面，用于安放砼試塊之用。
2、定位立柱，用于標準桿和砼試塊測頭左側端的縱橫向限位。
3、可調立柱，其上部預制有3個安裝百分表的通孔和幫助百分表定位的緊定螺釘。三個通孔分別距底座基準面50mm、75mm、100mm。距底座基準面50mm的孔，用于測量100*100*515規格的砼試塊；距底座基準面75mm的孔，用于測量150*150*515規格的砼試塊(由于試模規格只有150*150*600，因此建議使用試模縮短件，使砼試塊成形尺寸變為150*150*515)。
4、標準桿，以此作為儀器的基準長度。出廠前標準桿已安裝在標準桿擱架上，請不要隨意拆裝，以免影響標準桿**高度的準確性。標準桿各側面的“50”“75”“100”字樣，表示該處如放在底座基準面上，則標準桿的**高分別是50mm、75mm、100mm。

四、操作與使用
1、選取您所需的標準桿**高，將標準桿左側一端靠在定位立柱凹槽內，標準桿擱架下平面緊貼底座的基準面，然后將標準桿另一端慢慢推入儀器的**部位。

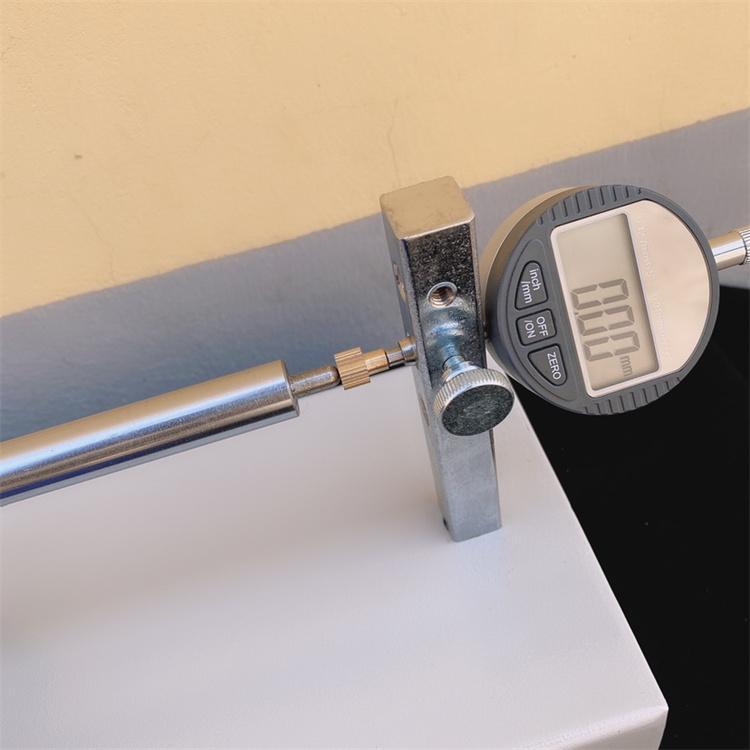

2、擰松緊定螺釘，將百分表慢慢插入您所選用的可調立柱孔內，使百分表測頭與標準桿右端接觸，然后擰緊緊定螺釘，使百分表在儀器上定位。讀記此時百分表的刻度。
3、砼試件的安裝方法與1相同。
4、砼試件的制作、養護及收縮、膨脹試驗按GBJ82-85等有關標準進行。

五、注意事項
1、儀器應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。
2、標準桿是儀器的基準長度單位，必須輕拿輕放，防止變形。
3、百分表為精密部件，試件在放置及取出時應輕穩仔細，切勿碰撞表架及表桿。
4、每次使用完畢，應在非油漆件表面涂少許潤滑油，在百分表活動零件表面涂儀表油。
