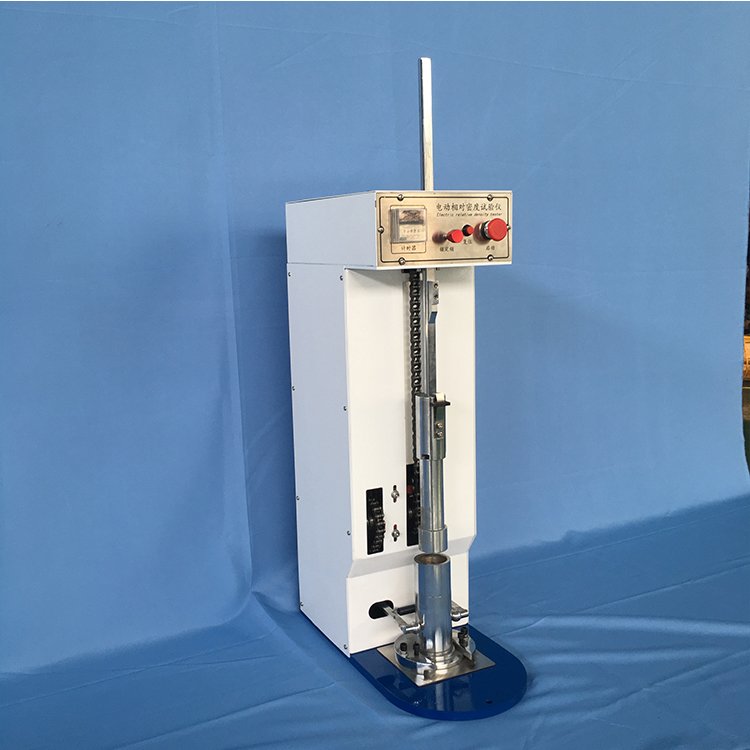

JDM-1型電動土壤相對密度儀 本儀器符合《土工試驗規程》SL237-1999,《公路土工試驗規程》JTJ051-93標準，適用于顆粒直徑小于5mm的無凝聚土,且粒徑2-5mm的試樣質量不大于試樣總質量的15%,以測定土的zui大密度和zui小孔隙比,用于計算其相對密度。

　　一用途

　　本儀器適用于顆粒直徑小于5mm的無凝聚土,且粒徑2-5mm的試樣質量不大于試樣總質量的15%,以測定土的zui大密度和zui小孔隙比,用于計算其相對密度。

二構造

　　儀器主要由機身、控制面板、傳動機構、量筒、振動錘等零部件組成。

　　三  參數

　　金屬容器 250ml,內徑5cm,高12.7cm,防護筒 ;

　　擊錘 錘質量1.25Kg,落高15cm,錘直徑5cm、32次/min ;

　　振動錘 各155次/min ;

　　定時范圍 0-15min ;

　　電壓功率 120W 220V、50Hz ;

四 使用方法

　　1、插上電源，打開儀器右側面電源開關。

　　2、提起擊桿，直至固定銷插入擊桿，保證擊桿不會下落。這時擰松金屬容器兩邊的鎖緊螺釘，抽出金屬容器，按規范要求，裝入土樣。將容器推入定位板中，并擰緊鎖緊螺釘。然后一手扶住擊桿一手拉出固定插銷慢慢放下?lián)魲U。

　　3、打開啟動開關，儀器即進入待工作狀態。

　　4、轉動定時器至所需時間位置，儀器即開始工作。

　　5、試驗結束，按《土工試驗規程》(SL237--99)《相對密度試驗》(SL237--010-99)方法進行測算。

　　6、擊實完成后，將鍾頭放下，擰松鎖緊螺釘，將金屬容器及護筒抽出。

　　7、試驗結束后，清掃儀器上剩土，關電源開關，取下電源插頭，罩上防塵罩。

五 注意事項

　　1、儀器必須安裝平穩，且周?chē)h(huán)境干燥。

　　2、儀器機殼必須可靠接地，電源電壓為：220V，50HZ.

　　3、每次取出或裝上容器前必須將錘頭放下，以免砸傷人身，切記。

　　4、儀器上蓋請勿放物件。

　　5、使用一段時間后，適當調節鏈條松緊及擰緊擊實錘上的各種緊固件。

　　6、儀器傳動部分需定期加油潤滑。

六 電動土壤相對密度儀 安裝調試方法

　　1、開箱后，按裝箱單內容核對清單。

　　2、將儀器放置于平整的水泥地面上，檢查定位板是否松動，如松動，用扳手?jǐn)Q緊。提起鍾桿，在試樣筒中放入木墊塊，放下鍾桿。

　　3、插上電源，按下儀器右側面電源開關，將定時器定時在1--2分鐘上，按下啟動開關，儀器開始運行。
