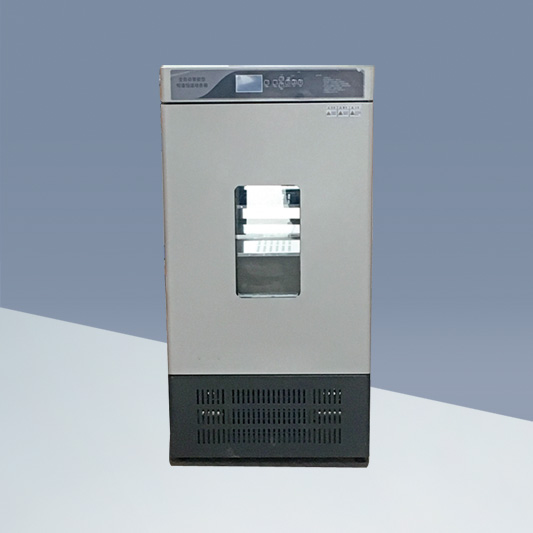

TCFS-44型防水材料恒溫恒濕箱概述：
TCFS-44型防水材料恒溫恒濕箱用于各種防水材料的溫濕度的業設備。完善和改進后開發的新式調溫調濕設備，是科研部門、建材、建筑行業的化驗室的檢測設備。本產品采用的智能化溫度控制系統，能地指令升溫，降濕和增濕等功能。進行全自動切換工作，實現箱內溫度，濕度的動態平衡，并可安置自動定時打印機。從而提高標準養護條件規定的度和自動化控制水平，降低耗能，實現試件的狀態調節和試驗的標準環境。
二、TCFS-44型防水材料恒溫恒濕箱技術參數：
1、電源電壓：AC220V
2、箱內尺寸：400×550×750mm
3、恒溫范圍：16-26℃ 可調
4、恒濕范圍：60-95％ 可調
5、制冷功率：145W
6、加熱功率：300W
7、加濕器功率：15W
8、去濕功率：245W
9、外型尺寸：650×620×1280（mm）
10、整機重量：70kg

三、TCFS-44型防水材料恒溫恒濕箱工作原理：
TCFS-44型防水材料恒溫恒濕箱采用精密鉑電阻pt100作為感溫元件，由高性能（A/D）轉換器將由多路開關傳送來的干、濕等效電壓信號轉換成相應數字信號，再用單片微處理器進行處理后顯示及控制。當溫度低于設定的溫度設定值下限時，儀表輸出加熱控制信號；當溫度高于設定的溫度控制值上限時，儀表輸出制冷控制信號；當溫度進入設定控制值的窗口區域(CER設定區域）時，儀表停止加熱或制冷，進入恒溫狀態。當濕度低于設定的控制值下限時，儀表輸出加濕信號；當溫度高于設定的濕度控制值上限時，加濕停止。
四、TCFS-44型防水材料恒溫恒濕箱使用說明：
1、應將儀器置于通風干燥處，在環境溫度2-38℃，相對濕度不大于85％，周圍無強烈振動及強電磁場影響的室內使用。
2、儀器安放平穩后，應檢查箱門開關是否靈活，電氣、制冷等部件是否損壞。
3、把側門打開講加濕器水箱內加注滿蒸餾水或凈水，另把測溫傳感器處的塑料水繭內注滿水，并把紗布泡入水中。
4、見電源插頭插入具有良好的接地的220V插座中，打開電源開關及抽濕開關，儀器自動進入工作狀態。
5、出廠本儀器已編入標準設定程序，溫度控制值為20℃±1℃ ，濕度控制值為65％±2％。如需要改變控制值數據，可按照控溫儀說明書修改參數。
五、TCFS-44型防水材料恒溫恒濕箱試機檢測：
制冷機加濕器能否工作，可以人為的給干溫傳感器頭部加溫至高于設定溫度5-10℃，這樣能使干濕溫差加大，制冷機，加濕器隨即開始工作。

六、TCFS-44型防水材料恒溫恒濕箱注意事項：
1、電源電壓波動超過規定適用范圍，必須安裝電源穩定器，否則將會損壞儀表及制冷機。
2、電源接地定，接地不良會對您的人身，**帶來危險。
3、經常檢查加濕器，干濕盒內不要斷水，盒內紗布要每月更換。
4、非有關人員不能擅自改變控制程序數據，以免造成儀器失控及損壞儀器。

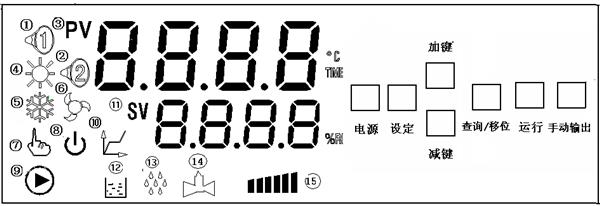

七、TCFS-44型防水材料恒溫恒濕箱面板指示及說明：

指示燈：
1、報警1指示燈：上/下偏差報警亮
2、報警2指示燈：**值報警亮
3、PV顯示器：顯示測量溫度、根據儀表狀態顯示各類提示符、查詢狀態下的運行時間，測量溫度，測量濕度。
4. 加熱燈：加熱輸出時亮 ；
5、制冷燈：壓縮機**閃爍，壓縮機制冷輸出時亮；
6、手動輸出：手動輸出時亮
7、風機燈：快速風機輸出時亮，慢速風機閃爍；
8、第二路手動輸出
9、運行燈：運行時常亮
10、查詢燈：查詢狀態下亮
11、SV顯示器：顯示濕度測量值、查詢時顯示周期。段數；設定溫度；設定濕度；設定時間；參數狀態下，根據儀表狀態各類參數值；有濕度控制時顯示溫度測量值；無濕度控制時顯示溫度設定值。
12、水位指示燈：當缺水時亮；
13、加濕燈：加濕狀態下亮
14、化霜指示燈：當有化霜輸出時亮；
15、光柱顯示：根據設定光照度顯示光照數（無光照時顯示加熱輸出大小）
按鍵說明：
A電源鍵：開啟上電鍵
B設定鍵：設定參數鍵；
C加鍵∧：在設定狀態和內部參數狀態時，點擊該鍵設定值加；在標準狀態下長按啟動停止溫度自整定；
D減鍵∨：在設定狀態和內部參數狀態時，點擊該鍵設定值減；在標準狀態下長按啟動停止?jié)穸茸哉ǎ辉诰邆涞诙肥謩?dòng)輸出時點按啟動或者停止第二路手動輸出（輔助輸出觸點）。
E查詢/移位鍵：用于參數的移位和進入查詢狀態,在標準狀態下長按移位鍵可開關顯示（干濕球測濕度）；
F運行鍵：長按啟動運行或停止；
G手動輸出：按該鍵，控制繼電器輸出，用戶可以用來控制個手動輸出。
八、各功能的調出操作：
1、控制器上電經過自檢后，液晶屏的上排顯示溫度測量值，下排顯示濕度測量值，該狀態為標準狀態；
2、在標準狀態下，點按查詢/移位鍵，液晶屏的上排顯示運行時間，下排顯示周期·段數，再點按查詢/移位鍵，依次上排顯示測量溫度，下排顯示設定溫度；上排顯示測量濕度，下排顯示設定濕度（YLQH201無此顯示）；上排顯示運行時間，下排顯示設定時間，上排顯示干球溫度，下排顯示濕球溫度（干濕球測濕度才有）。再點按返回。
3、在標準狀態下，長按運行鍵，如果控制器在運行狀態，則進入停止?fàn)顟B(tài)；如果控制器在停止?fàn)顟B(tài)，則開始運行；
4、當測量濕度高于99％RH時，液晶屏的下排指示窗顯示“       ”。當濕度低于5％RH時，液晶屏的下排指示窗顯示“       ”。
5、當測量溫度高于上限時，液晶屏的上排指示窗顯示“        ”。當溫度低于下限時，液晶屏的上排指示窗顯示“        ”。
6、正確設置好Cb,JS參數，當溫度設定值大于溫度制冷啟動點Cb,且濕度設定值大于加濕啟動點JS時，控制器運行在切換式模式（壓縮機時開時停，必須設置好Cr,CL,Sr,SL參數），否則控制器運行在平衡式模式（壓縮機直運轉，須設置好DT參數，讓壓縮機工作段時間后自動化霜）。Cb參數般設置為在沒有加熱的情況下，環境溫度加上光照所產生的溫度，JS般設置為在沒有加濕的情況下，達到設定溫度后的濕度；如果不想壓縮機直工作，則可以將Cb，JS設置為小。
7、當30段運行結束后，運行周期加1，繼續循環運行。如有**段時間設定為零，程序?qū)⒆詣?dòng)循環面幾段。如設定周期為零時，程序?qū)⒅毖h(huán)運行下去。
8、當運行周期達到設定的周期后，程序?qū)⒆詣?dòng)結束，溫度顯示窗顯示END,蜂鳴器鳴叫，運行指示燈滅，所有輸出關閉。此時可以長按啟動鍵重新啟動。
9、超溫報警，此控制器有兩個報警，AL為上下偏差報警，當溫度測量值>=( 溫度設定值+AL)℃時，關加熱，報jing燈1亮。當溫度測量值<=(溫度設定值-AL)℃時，關制冷，報jing燈1亮。AP為**值報警，當溫度測量值>=AP℃，蜂鳴器連續鳴叫，光照關閉，關加熱，關制冷輸出，如果分鐘以后仍未**報警，那控制器將自動切斷總開關K1。并且，K1要重新上電以后才能恢復。蜂鳴器報警時，
10、可按下任意按鍵**蜂鳴器報警聲
11、水位指示燈：當缺水時亮；
12、加濕燈：加濕狀態下亮
13、化霜指示燈：當有化霜輸出時亮；
14、光柱顯示：根據設定光照度顯示光照數（無光照時顯示加熱輸出大小）
15、按鍵說明
電源鍵：開啟上電鍵；B設定鍵：設定參數鍵；
C加鍵∧：在設定狀態和內部參數狀態時，點擊該鍵設定值加；在標準狀態下長按啟動停止溫度自整定；
D減鍵∨：在設定狀態和內部參數狀態時，點擊該鍵設定值減；在標準狀態下長按啟動停止?jié)穸茸哉ǎ辉诰邆涞诙肥謩?dòng)輸出時點按啟動或者停止第二路手動輸出（輔助輸出觸點）。
E查詢/移位鍵：用于參數的移位和進入查詢狀態,在標準狀態下長按移位鍵可開關顯示（干濕球測濕度）；
F運行鍵：長按啟動運行或停止；
G手動輸出：按該鍵，控制繼電器輸出，用戶可以用來控制個手動輸出。

九、請啟動自整定功能：
1、在標準狀態下，長按增加鍵，啟動溫度自整定，此時℃閃爍，自整定結束后℃常亮，得出組新的PID溫度控制參數， 如想取消自整定，則長按增加鍵可退出；
2、在標準狀態下，長按減少鍵，啟動濕度自整定，此時%RH閃爍，自整定結束后%RH
常亮，得出組新的PID濕度控制參數，如想取消自整定，則長按減少鍵可退出；
3、自整定時只能選擇溫度自整定或濕度自整定，兩者不能同時進行；
4、預約開機功能：當選擇預約開機時，上電后處在停止?fàn)顟B(tài)，預約時間且預約開機燈亮，預約時間到自動開始工作。
5、在標準狀態下，點按設定鍵，則液晶屏的上排顯示Lc，調Lc=8按設定鍵可進入30段程序階層的參數設定狀態，按∧/∨鍵修改，長按設定鍵退出；
30段程序階層菜單如下在標準狀態下

6、在標準狀態下，點按設定鍵，則液晶屏的上排顯示Lc，調Lc=18長按設定鍵4以上可進入內部運行參數的設定狀態，如要修改參數，需先按查詢/移位鍵，將光標選到須要修改的數位上，按∧/∨鍵修改，長按設定鍵退出；

十、內部運行參數菜單如下：
在標準狀態下，點按設定鍵，則液晶屏的上排顯示Lc，調Lc=28長按設定鍵4以上可進入PID功能參數的設定狀態，如要修改參數，需先按查詢/移位鍵，將光標選到須要修改的數位上，按∧/∨鍵修改，長按設定鍵退出；

PID功能參數菜單如下：

十二、般故障排除：
1、制冷機不工作：檢查電源開關，保險絲是否損壞。
2、不制冷：檢查儀表是否顯示制冷狀態，檢查壓縮機過載保護器，啟動器是否損壞，壓縮機能正常運轉而不制冷則可能是制冷劑泄露。
3、加濕器不加濕：檢查加濕內小風機是否工作，加濕器底座內水位是否過高，加濕器安放是否傾斜過大，霧化換能器是否干凈。
4、偶爾受外界電信號沖擊，儀表出現數顯失控，只需關閉電源開關或拔下電源插頭，再重新開機，即能正常工作。
